數控等離子切割機自動弧壓調高操作說明

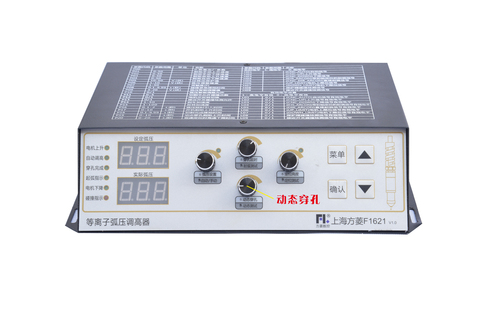

1. F1621 系列操作面板按鍵

2.F1621 面板及按鍵說明

【▲】：割炬上升鍵，上升優先下降。

【▼】：割炬下降鍵。

【菜單】進入菜單功能鍵。在不同的狀態下，代表不同的功能【確認】確認鍵。進入菜單后，第一次按該鍵，進入修改參數，修改參數完成后，再次按該鍵，確認修改參數。

【▲】：F1621 在切換參數時，按該鍵可遞增參數編號；在修改參數時，按該鍵可遞增參數值。

【▼】：F1621 系列在切換參數時，按該鍵可遞減參數編號；在修改參數時，按該鍵可遞減參數值。

【自動/手動】鍵用于切換自動調高允許狀態，每按一次【弧壓設定】旋鈕鍵，該鍵上方的“自動/手動”指示燈改變一次狀態。如果“自動/手動”指示燈點亮，表明允許自動調高，此時切割過程中可以進行自動調高，如果按【自動/手動】鍵使“自動/手動”指示燈熄滅，則調高器暫停自動調高。開機時“自動/手動”燈默認為點亮，處于允許自動調高狀態。

【起弧測試】：按【起弧測試】旋鈕鍵。在非切割、非菜單操作情況下，按住該鍵，等離子會

起?。ㄆ鸹±^電器閉合），松開該鍵，即停止起?。ㄆ鸹±^電器打開）。起弧測試按鍵松開，割炬會向上提升，提升高度為切割完成提槍高度。

【定位測試】：按【定位高度】旋鈕鍵。在非切割、非菜單操作情況下，按一次該鍵，開始進

行初始定位動作，直到定位完成。如果定位過程中再次按下該鍵，或按下割炬上升鍵【▲】，則立即停止定位?！?/span>定位測試】鍵上方的指示燈，在定位測試過程

中一直點亮，定位測試結束，該燈熄滅。

菜單區域參數出廠設置完成，切記不需要修改。

3.數控等離子切割機切割時主要設定以下數據，參考等離子參數表

1.定位高度=當割槍下降碰到板材割槍回彈的高度：按定位測試旋鈕鍵，注意觀察割槍與鋼板的距離，高度太高等離子不容易起火，太低割嘴容易損壞，正常高度割槍與鋼板高度為 5mm，可以通過旋轉定位上升旋鈕，調節割槍上升下降時間，來改變割槍也鋼板的高度。

2.弧壓設置=割槍自動切割的時候與鋼板保持一定的高度：旋轉弧壓設定旋鈕，注意看設定弧壓顯示屏數據，注意觀察切割時候割槍與鋼板的高度，正常高度割槍與鋼板高度為 5mm，按弧壓設置旋鈕鍵切換自動/手動，燈亮為自動模式。

3.穿孔延時=割槍點火之后等待的時間：旋轉穿孔延時旋鈕，割槍還沒有穿透板材割槍就移動了，需要增加穿孔時間，反之割槍穿透鋼板了還沒有了移動，就減小穿孔時間。

4.動態穿孔=割槍定位高度之后穿孔延時之前割槍上升的時間，主要用于穿孔的功能，增加割嘴的使用壽命：按動態穿孔旋鈕鍵，注意觀察割槍上升的高度，通過旋轉動態穿孔旋鈕，調節割槍上升時間，注意：動態穿孔應當與定位高度配合使用，高度太高等離子不容易起火，太低割嘴容易損壞。
